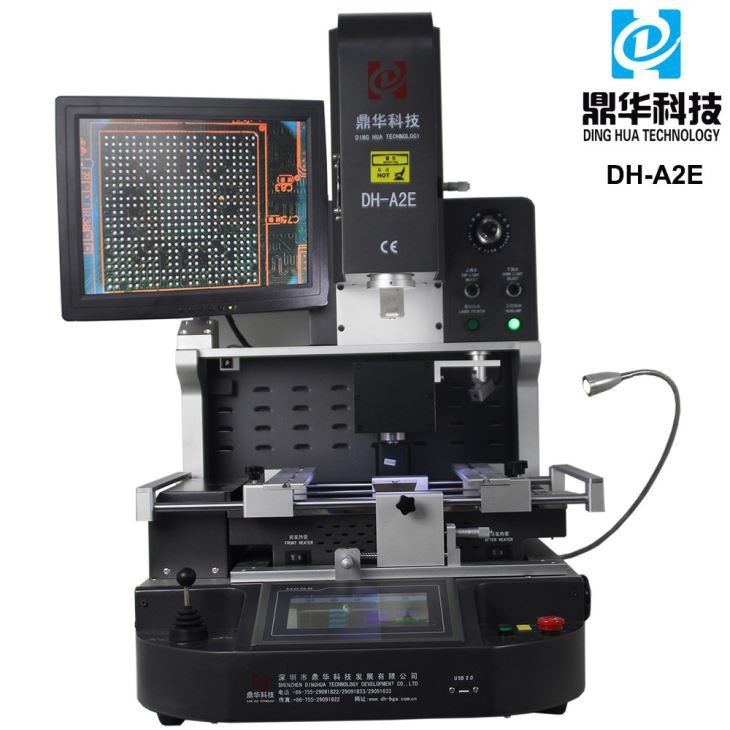

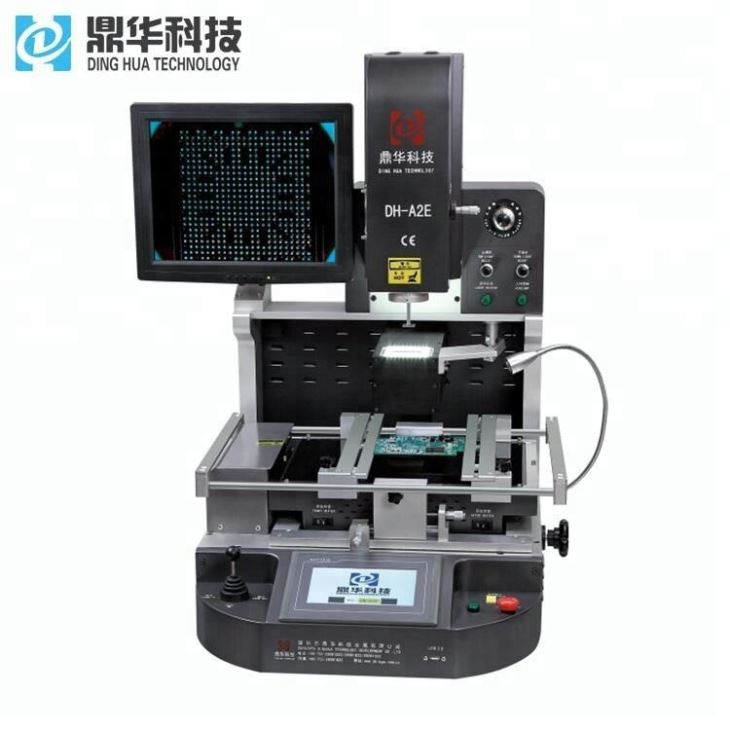

CCD 카메라 광학 BGA 납땜 기계

1.제품소개

2단계 프로그래밍 가능한 속도를 갖춘 자동화된 Z축

진공 잠금 베이스, XY 마이크로미터, 밑면 지지대가 있는 정밀 보드 홀더

히터를 우회하는 압축 공기 냉각으로 강력하고 고품질의 조인트 생성

4개의 열전대 입력

사전 정의된 프로필 라이브러리

안전 인터록을 통한 소프트웨어 제어 프로세스 순서 지정

플러그 앤 작동 구성

최소한의 운영자 개입

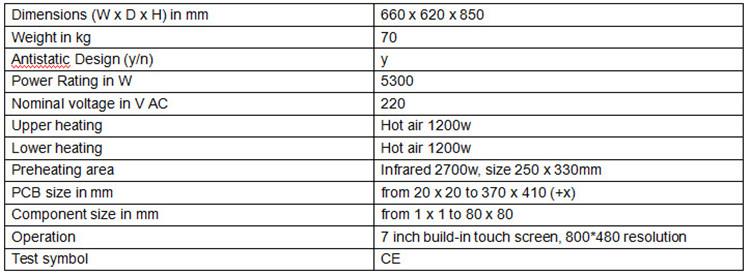

2.제품 사양

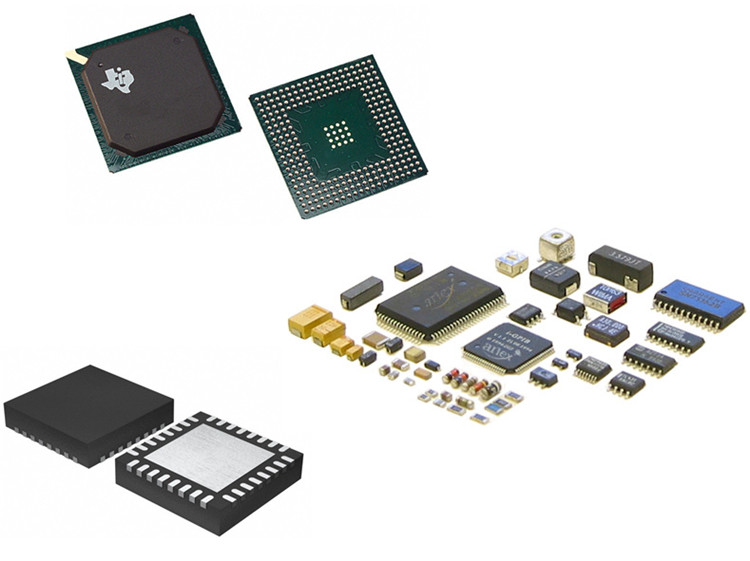

3.제품 응용

솔더 부착 공정을 통해 칩을 기판/PCB로 뒤집기

열압착 본딩을 통해 기판에 플립 칩/다이

비전도성 페이스트를 이용한 Flip Chip/다이 부착

범프 구리 기둥을 통해 기판에 다이

전도성 에폭시 다이 부착

BGA/LGA/CCGA/QFN 등.. 부품 재작업.

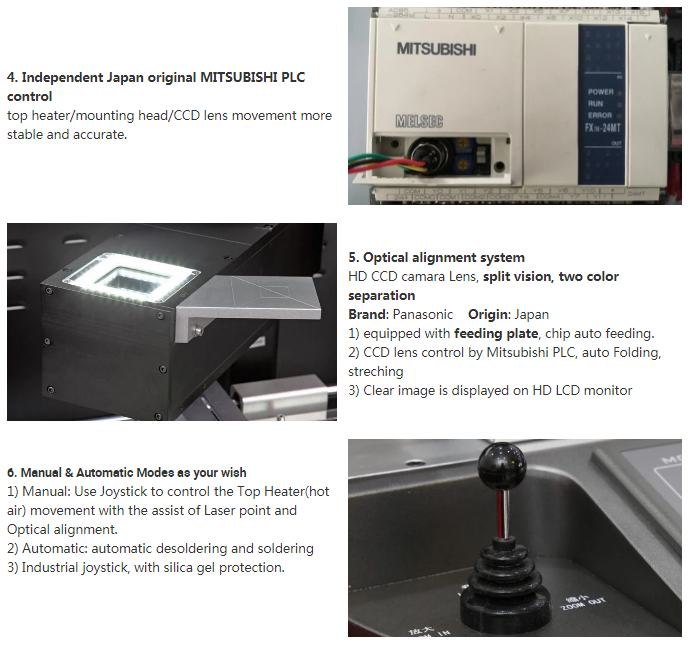

4.제품 세부 정보

5.제품 자격

6.우리의 서비스

샘플 리드타임은 5일입니다.

대량 주문 리드타임은 7- 15일입니다.

우리는 무료 교육과 1년 보증, 평생 기술 지원을 제공합니다.

가장 경쟁력 있는 가격, 새로운 기계가 Dinghua 공장에서 배송됩니다.

중간 비용이 없으며 공장과 거래하고 있습니다.

7.자주하는 질문

●귀하의 BGA 재작업 기계는 어떻게 칩과 솔더링 조인트의 솔더볼의 정밀한 정렬을 보장합니까?

PCB에?

A: 컬러 광학 비전 시스템, 수동 x축, Y축 이동, 2색 분할 조명, 확대/축소 및 미세 조정 기능 포함

색차 해상도 장치를 포함한 조정 기능. 디스플레이 화면에 정렬 상태가 명확하게 표시됩니다.

칩의 솔더볼과 PCB의 솔더링 조인트.

●BGA Rework 장비의 열풍 및 적외선 가열의 원리는 무엇입니까?

A: 3개의 독립적인 히터가 있습니다. 상단 열기 + 하단 열기 + 적외선 예열 플랫폼. 뜨거운 공기

빠른 가열과 냉각이 가능한 장점이 있습니다. 온도 조절이 매우 쉽습니다. 적외선 하단

PCB 변형을 방지하기 위해 (일반적인 변형 이유: 위치 간 온도 차이가 큼)

PCB 및 대상 BGA 칩.) 이 기계 모드는 비교적 제어하기 쉽고 온도 제어도 쉽습니다.
