전자동 광학 SMD 재작업 기계
완전 자동 광학 smd 재 작업 기계 1. 빠른 미리보기 : DH-A4D SMD 재 작업 기계는 QFN, QFP 및 BGA 수리에 더욱 전문적입니다. 현재 재고가 있습니다. 휴대폰 수리를 위한 bga 재작업 스테이션을 찾고 계시다면 축하드립니다! 원래 공장을 찾았습니다. 딩화, 어쩌면...
설명

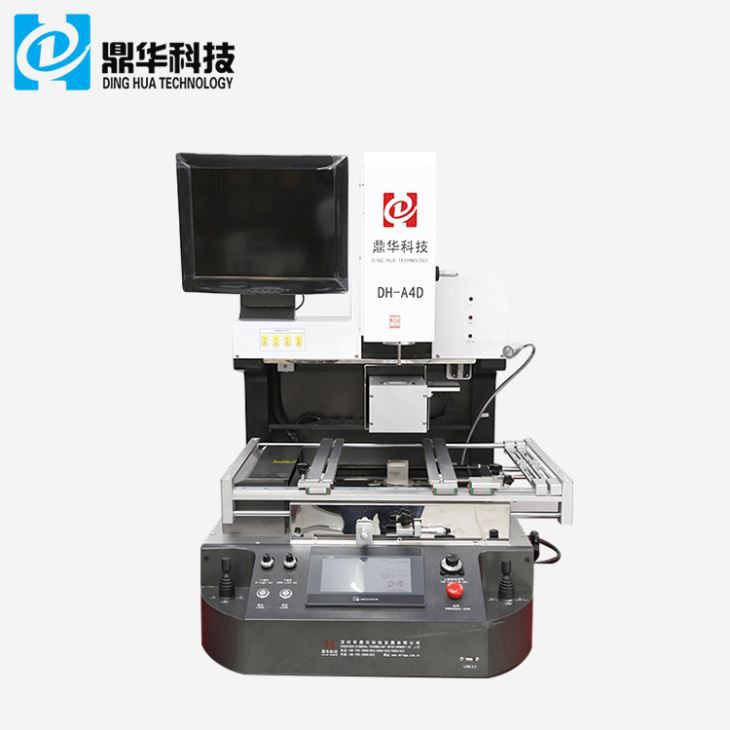

전자동 광SMD 재작업 기계
1. 빠른 미리보기:
DH-A4D SMD REWORK MACHINE은 QFN, QFP 및 BGA 수리에 더욱 전문적입니다. 현재 재고가 있습니다.
휴대폰 수리를 위한 bga 재작업 스테이션을 찾고 계시다면 축하드립니다! 원본을 찾으셨네요
공장. Dinghua는 전 세계 BGA 재작업 스테이션의 최고의 브랜드일 수 있습니다. Dinghua는 최고의 브랜드일 수 있습니다.
전 세계 bga 재작업 스테이션의
1. 사양
사양 | ||
1 | 총 전력 | 6800W |
2 | 탑히터 | 1200W |
3 | 바닥 히터 | 2차 1200W, 3차 IR 히터 4200W |
4 | 힘 | AC220V±10%50Hz |
5 | 작동 모드 | 두 가지 모드: 수동 및 자동. |

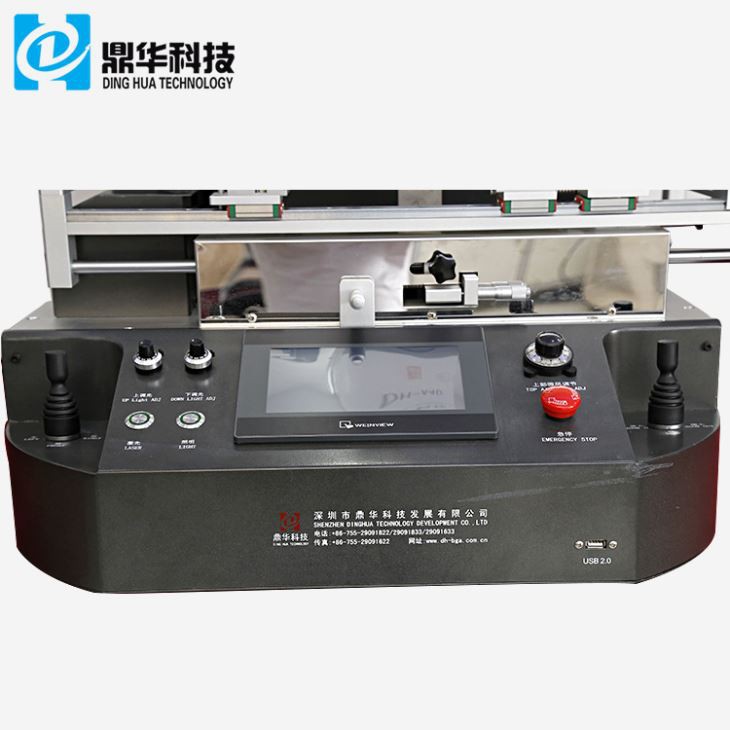

6 | HD 터치 스크린, 지능형 인간-기계, 디지털 시스템 설정. | |

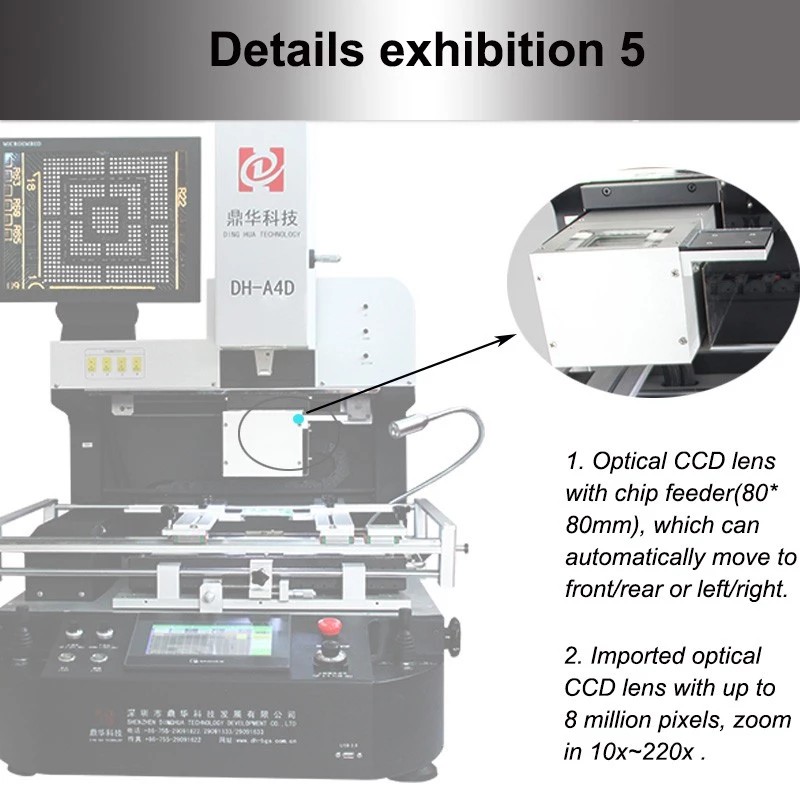

7 | 광학 CCD 카메라 렌즈 | 앞/뒤, 오른쪽/왼쪽 손으로 |
8 | 칩피더 | 자동적 인 |
9 | 특징 | 진공 흡입기는 유연성(1~3cm)이 가능하며 칩의 중심을 자동으로 찾아내고 작업 플랫폼에 스프링이 설치되며 IR은 빛이나 오른쪽으로 이동할 수 있습니다. |
10 | 카메라 배율 | 10x - 220x |

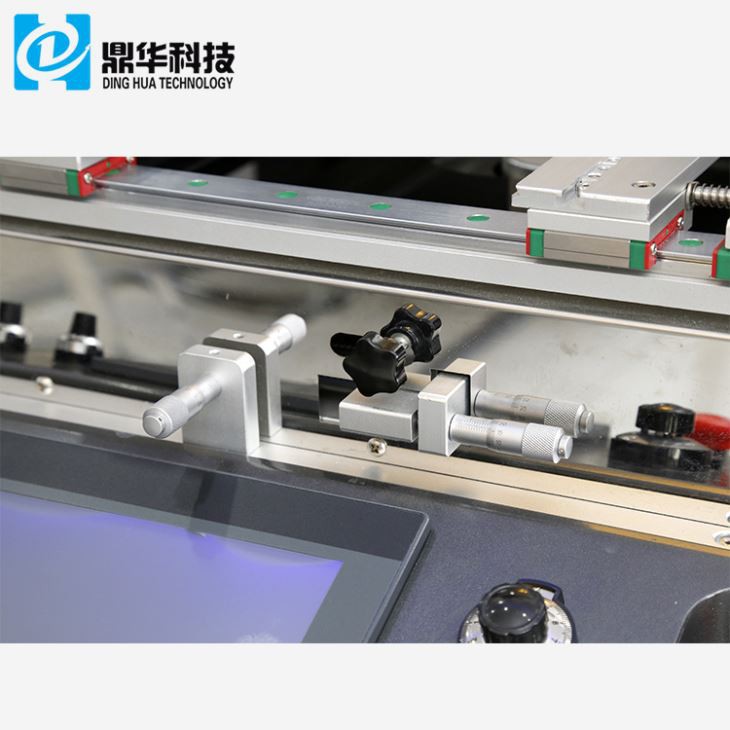

11 | 작업대 미세 조정: | 앞으로/뒤로 ±15mm, 오른쪽/왼쪽으로 ±15mm |
12 | BGA 포지셔닝 | 레이저 위치, PCB 및 BGA의 빠르고 정확한 위치 |
13 | PCB 포지셔닝 | 지능형 위치 지정, "5포인트 지원" + V 홈 PCB 브래킷 + 범용 고정 장치를 사용하여 PCB를 X, Y 방향으로 조정할 수 있습니다. |
14 | 온도 제어 | K 센서, 폐쇄 루프, PLC 제어 |
15 | 배치 정확도: | ±0.01mm |
16 | 온도 정확도 | ±1도 |
17 | 조명 | 대만 LED 작업등, 각도 조절 가능 |
18 | 온도 프로파일 저장 | 50000 그룹 |
19 | PCB 크기 | 최대 530×490mm 최소 22×22mm |
20 | BGA 칩 | 2x2 - 80x80mm |
21 | 최소 칩 간격 | 0.15mm |
22 | 외부 온도 센서 | 4개 |
23 | 기계 치수 | 780x740x890mm |
24 | 순중량 | 97KG |
25 | 총 중량 | 140KG |
26 | 포장 치수 | 118*86*121mm |
2.DH-A4D BGA 재작업 스테이션의 제품 응용 및 장점
DH-A4D BGA 재작업 스테이션 애플리케이션
이 기계는 PCB 마더보드의 손상된 BGA(Ball Grid Array 패키지) 칩셋을 수리하는 데 사용됩니다.
BGA 응용
1. 노트북 및 데스크탑 PCBA
2. Xbox one, Play Station 4와 같은 게임 콘솔
3.휴대폰 PCBA
4.TV&TV 셋톱박스 마더보드
5. 서버, 프린터, 카메라 등 마더보드

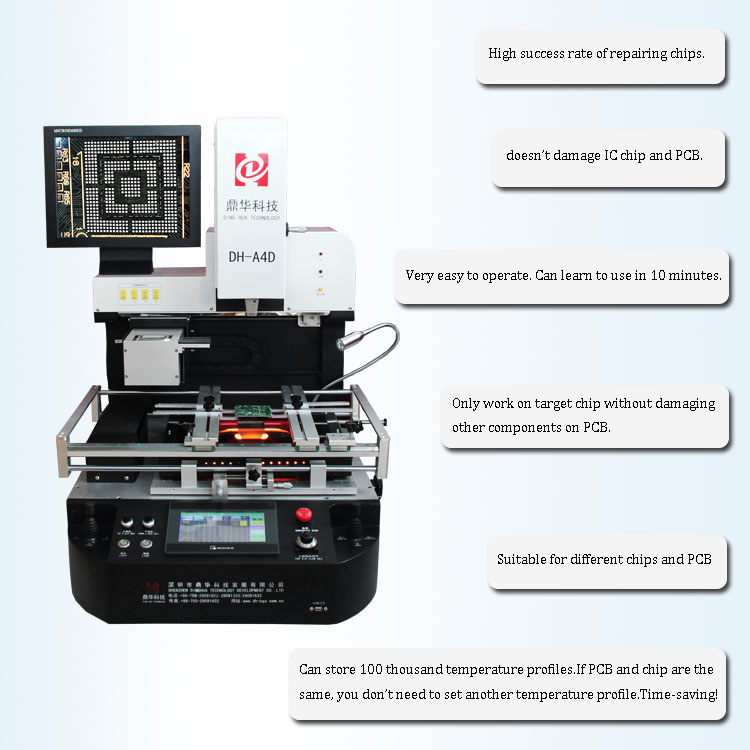

DH-A4D BGA 재작업 스테이션 장점:

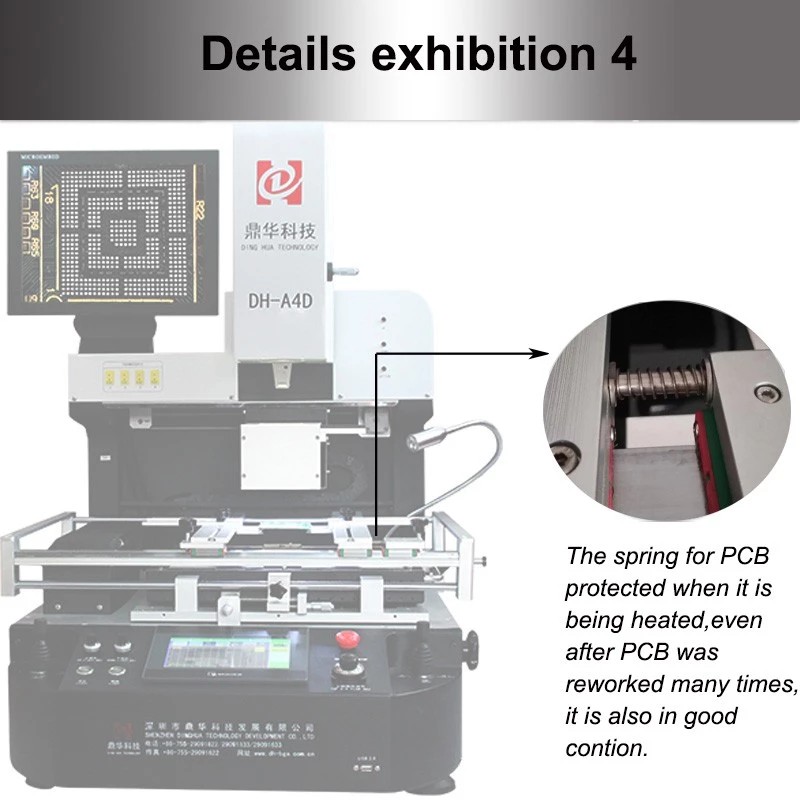

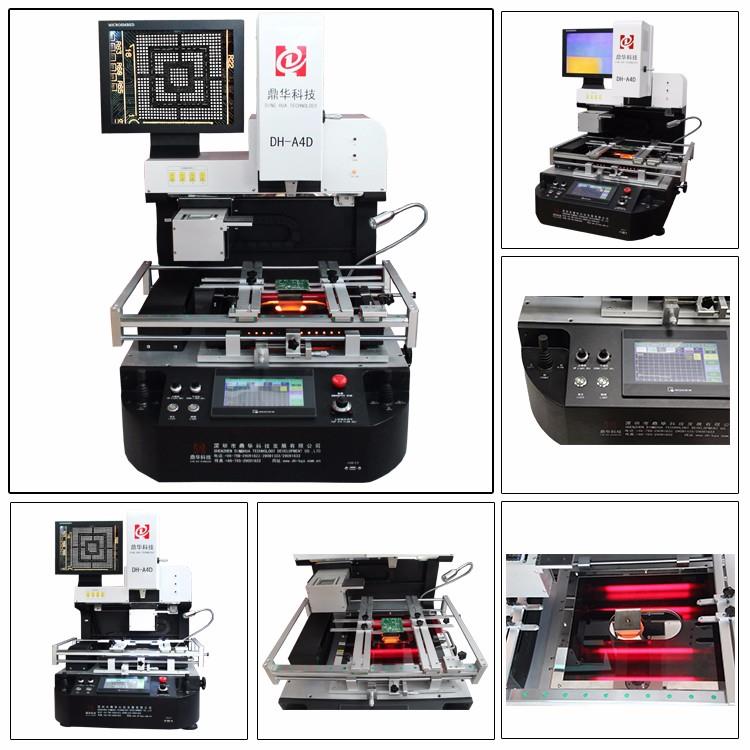

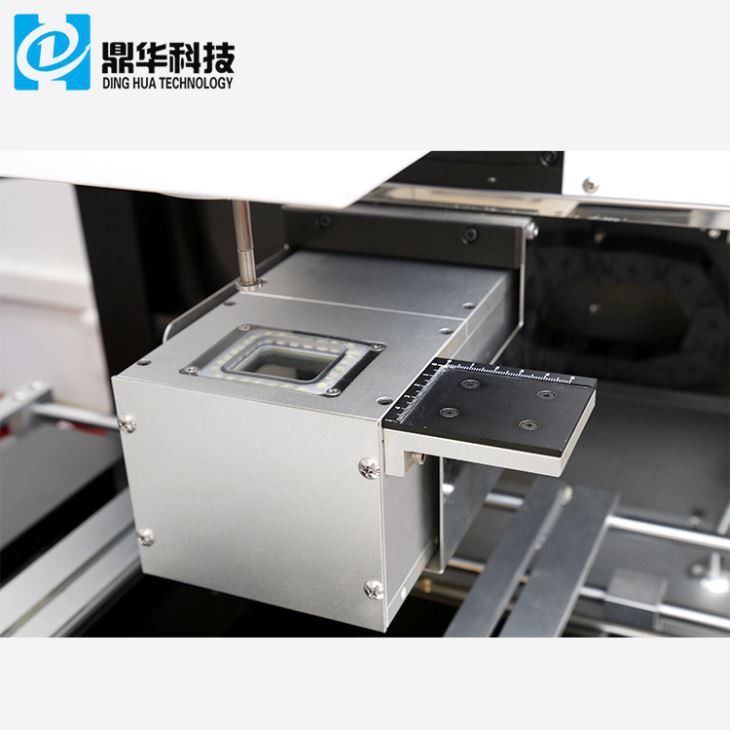

4.A4 BGA REWORK STATION 상세 이미지
3. 회사 프로필

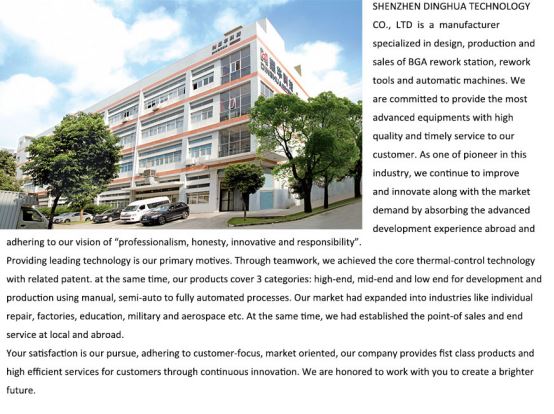

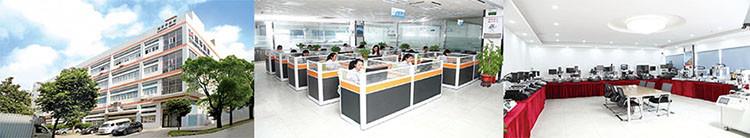

회사 소개
4. 우리 공장 및 BGA 재작업 스테이션의 일부 사진
부엌

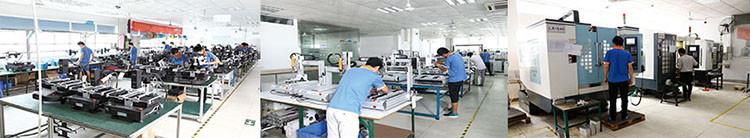

M제조 라인

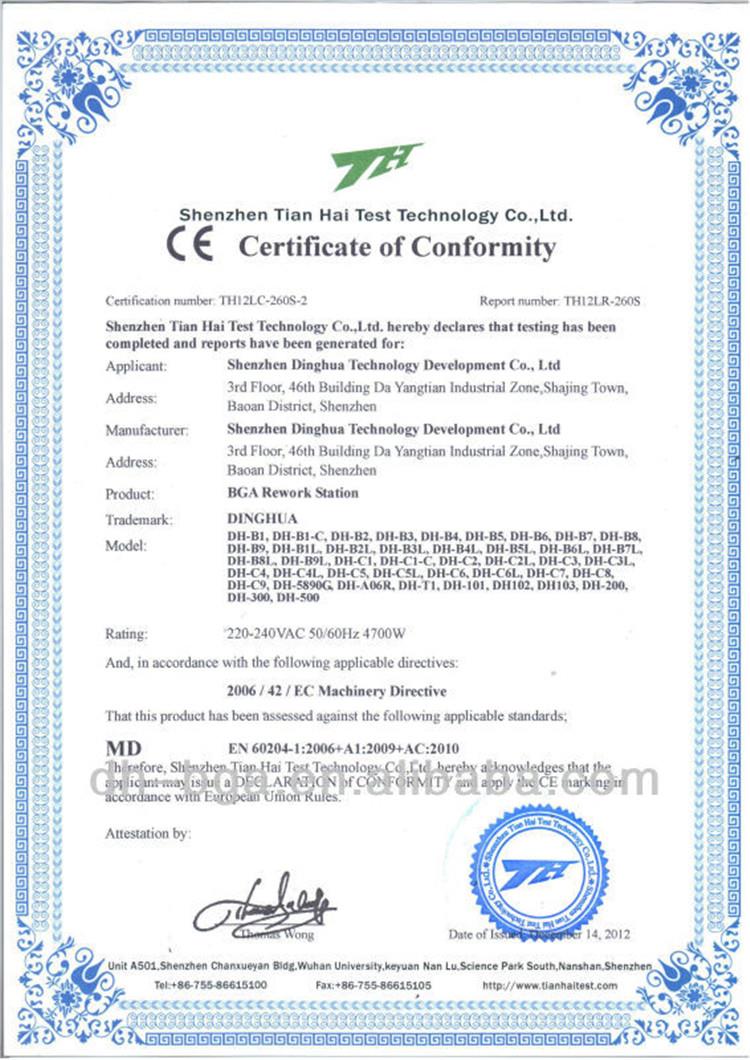

아래와 같은 특허 및 CE 인증
5. 고객의 일부

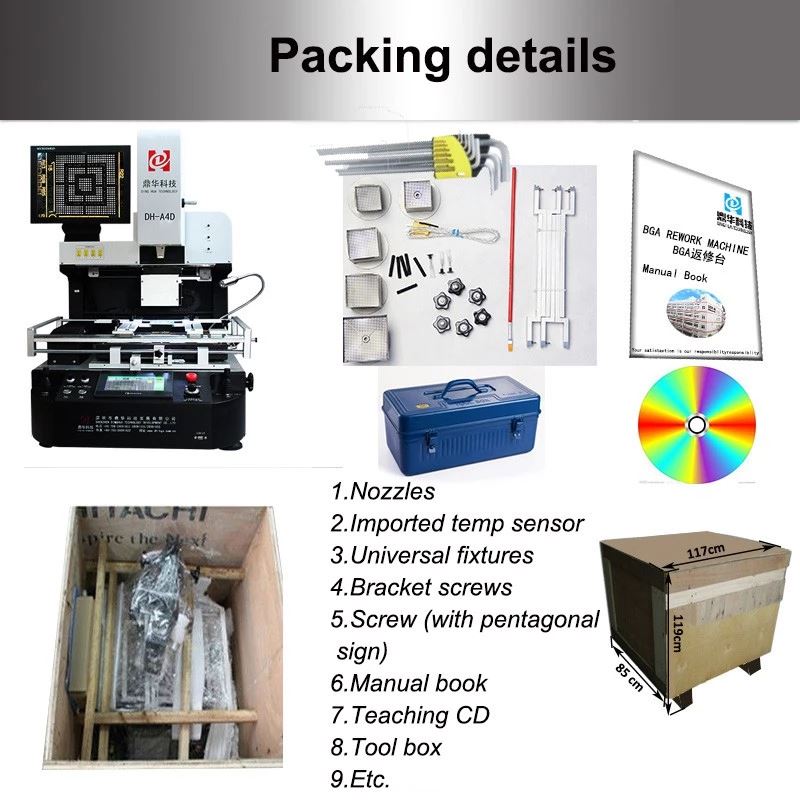

6. DH-A4D BGA REWORK STATION의 포장 및 배송 및 서비스

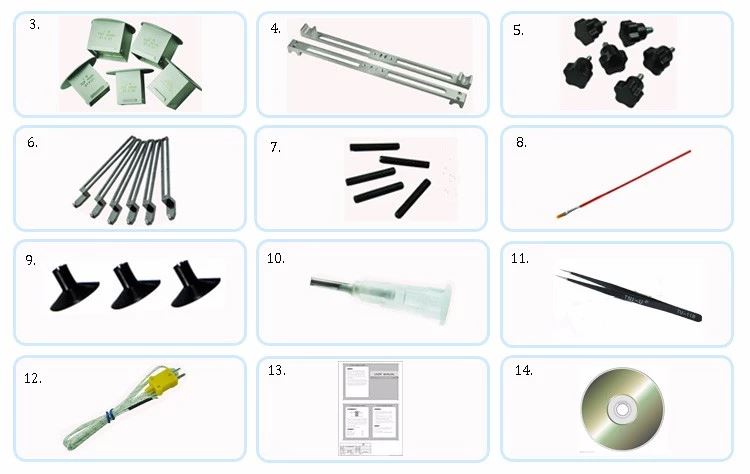

포장 목록
1. 기계:1 세트
2. 모든 것은 수입과 수출에 적합한 안정적이고 강한 나무 케이스에 포장되어 있습니다.
3. 최고 분사구: 3 PC (31*31mm,38*38mm,41*41mm)
하단 노즐: 2pcs(34*34mm,55*55mm)
4. 빔: 2개
5. 자두 손잡이 : 6 개
6. Unicersal 고정물: 6 PC
7. 지원 나사: 5 PC
8. 브러쉬 펜: 1 개
9. 진공 컵: 3 PC
10. 진공 바늘: 1개
11. 핀셋: 1개
12. 온도 센서 와이어: 1 개
13. 전문 지침서: 1개
14. 교육용 CD: 1개
포장 세부사항:
합판 상자(훈증 소독됨),
포장 크기: 85*119*117cm,
액세서리: 노즐, 열전대,
내부 육각형 스패너 및 교육
CD 등
배송 세부정보,
DHL, TNT, FEDEX, 항공 운송, 해상 운송 및 육상 운송 등으로 도착하는 데 3~30일이 소요됩니다.
다른 배송 방법에 따라 목적지.
7. 서비스
1. 진동 테스트
모든 기계는 배송 전 최소 24시간 동안 차량 운송과 같은 진동 테스트를 거칩니다.
2. 기능 테스트
진동 테스트 후 기계는 1~3일 동안 작동하여 모든 기능이 완벽한지 확인합니다.
3. 고품질
광학 CCD 렌즈, 열선, 열전대 등 필수 부품을 수입했습니다.
8. BGA 재작업 스테이션에 대한 자세한 내용:
1. 전자동 광SMD 재작업기란?
전자동 광학 SMD Rework 기계는 전자 제조 산업에서 사용되는 기계입니다.
표면 실장 장치(SMD)의 재작업. 이 기계는 다양한 기능을 수행하도록 설계되었습니다.
SMD 제거 및 교체, 새로운 SMD 배치, 검사 및 교체를 포함합니다.
SMD 솔더 조인트 수정.
2. 전자동 광학 SMD Rework 장비를 사용하면 어떤 이점이 있나요?
전자동 광학 SMD 재작업 기계를 사용하면 여러 가지 이점이 있습니다. 첫째로, 기계는 할 수 있습니다
SMD 재작업을 수행하는 데 소요되는 시간을 크게 줄여 생산성 향상에 도움이 될 수 있습니다.
생산 효율성과 비용 절감. 또한 광학 시스템을 사용하면 다음을 보장하는 데 도움이 될 수 있습니다.
SMD를 정확하고 정밀하게 배치하여 오류 위험을 줄이고 작업 품질을 향상시킵니다.
3. 전자동 광학 SMD 재작업 기계를 사용하여 어떤 유형의 SMD를 재작업할 수 있습니까?
전자동 광학 SMD 재작업 기계를 사용하여 다양한 SMD를 재작업할 수 있습니다.
BGA, VGA, QFN, IQC 및 PLCC 등
4. 전자동 광학 SMD 재작업 기계는 어떻게 작동합니까?
전자동 광학 SMD 재작업 기계는 가열, 진공 흡입,
및 광학 이미징 기술. 기계는 PCB와 SMD에 열을 가해 땜납을 녹입니다.
진공노즐을 이용하여 SMD를 제거하는 것이 가능하다. 기존 SMD를 제거한 후,
기계는 광학 시스템을 사용하여 새 SMD의 위치와 방향을 식별한 다음
PCB 위에 올려 놓습니다. 그런 다음 기계는 새로운 SMD에 열을 가해 납땜을 녹이고 완성합니다.
재작업 과정.
5. 전자동 광학 SMD 재작업 기계는 사용하기 쉽나요?
전자동 광학 SMD 재작업 기계는 일반적으로 사용하기 쉽고 직관적인 기능을 갖춘 많은 모델이 있습니다.
사용자 인터페이스와 명확한 지침. 그러나 운영자가 적절한 교육을 받는 것이 중요합니다.
그리고 이러한 기계를 사용할 때 안전 지침을 준수하여 정확하고 안전하게 사용되도록 해야 합니다.
전반적으로 전자동 광학 SMD 재작업 기계는 전자 제조에 다양한 이점을 제공합니다.
향상된 효율성, 정확성 및 품질을 포함한 기업. 적절한 사용과 유지 관리를 통해 이러한
기계는 모든 제조 시설에 귀중한 자산이 될 수 있습니다.
