모바일용 BGA 기계

모바일용 BGA 머신



BGA 재작업 스테이션도 SMT 수리 기계입니다. 기계의 기본은 열기를 사용하고

적외선 하이브리드 가열 방법, 통합을 달성하는 광학 정렬 배치 기술

BGA 칩 분해, 조립 및 용접을 자동으로 재작업합니다.



빠르게 변화하는 휴대폰과 전자제품의 세계에서 앞서 나가려면 다음과 같은 장비를 갖춰야 합니다.

가장 진보된 최신 도구. 그 도구 중 하나가 휴대폰 수리용 BGA 기계다.
BGA는 Ball Grid Array의 약자로 휴대폰 등의 집적회로에 사용되는 패키지입니다.

전자 제품. 이러한 복잡한 기술에는 적절한 수리 및 유지 관리를 위해 특수 기계가 필요합니다.

이것이 바로 BGA 기계가 들어오는 곳입니다.

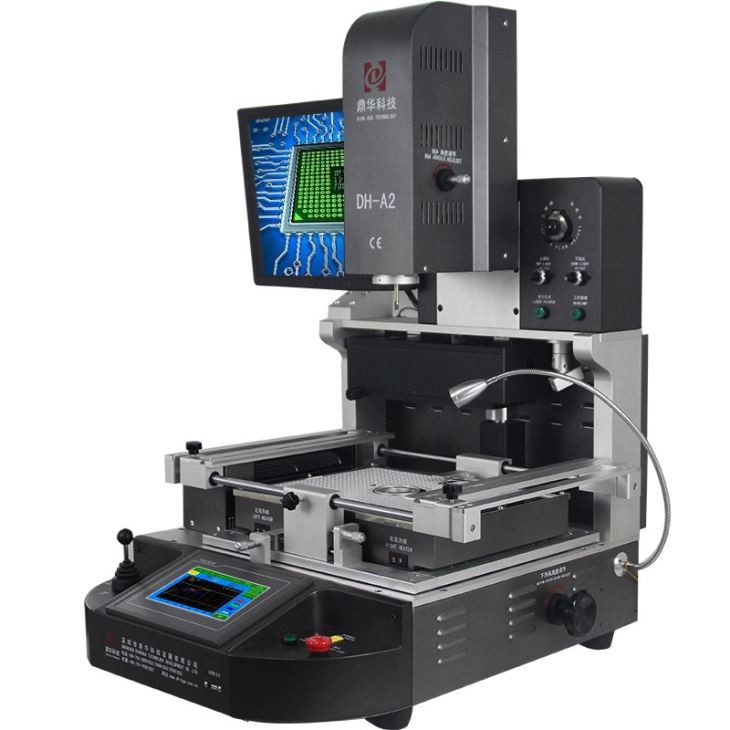

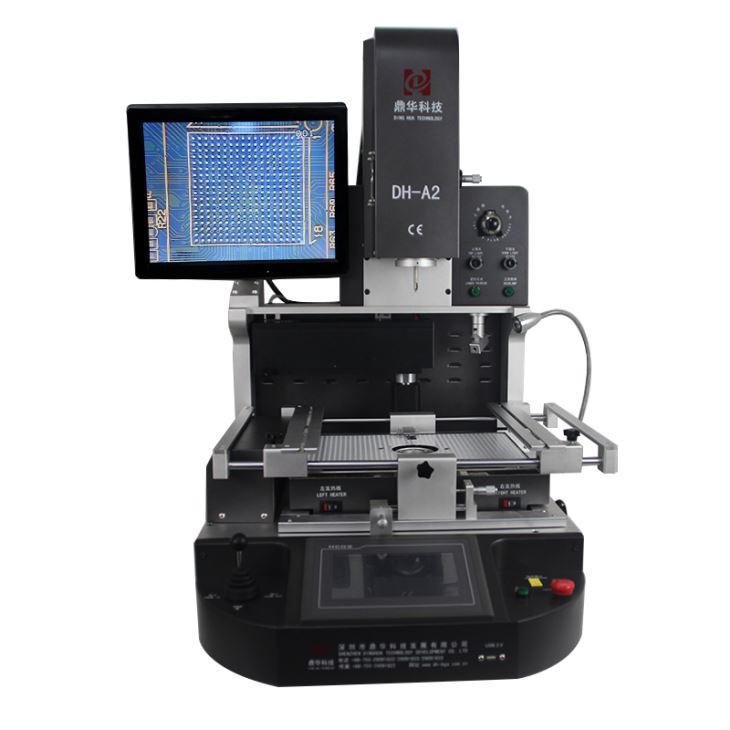

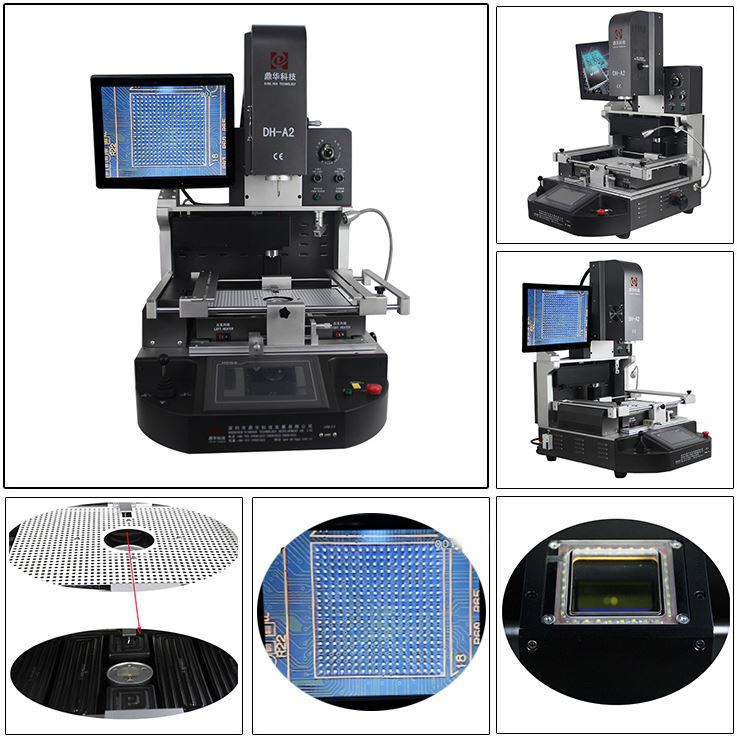

BGA 재작업 스테이션 DH-A2, 다양한 보기 및 부품

BGA 기계는 휴대폰의 BGA 부품을 수리하고 교체하기 위해 특별히 설계되었습니다.

정교한 가열 및 냉각 시스템을 사용하여 고장난 구성 요소를 제거하고 새 구성 요소를 설치합니다.

원활하게.



SMT 수리 스테이션 DH-A2는 국방 및 항공우주 분야에서도 스토리지, 휴대폰, 컴퓨터, 멀티미디어 및 셋톱박스에 사용할 수 있습니다.



1. 모바일용 BGA 장비 적용

자동으로 납땜하고, 다른 종류의 칩을 집어 들고, 교체하고, 납땜을 제거하려면:

BGA,PGA,POP,BQFP,QFN,SOT223,PLCC,TQFP,TDFN,TSOP, PBGA,CPGA,LED 칩 등.



2. 모바일용 BGA 장비의 제품특징

* 안정적이고 긴 수명을 가지고 있습니다. (15년 사용 설계)

* 높은 성공률로 다양한 마더보드를 수리할 수 있습니다.

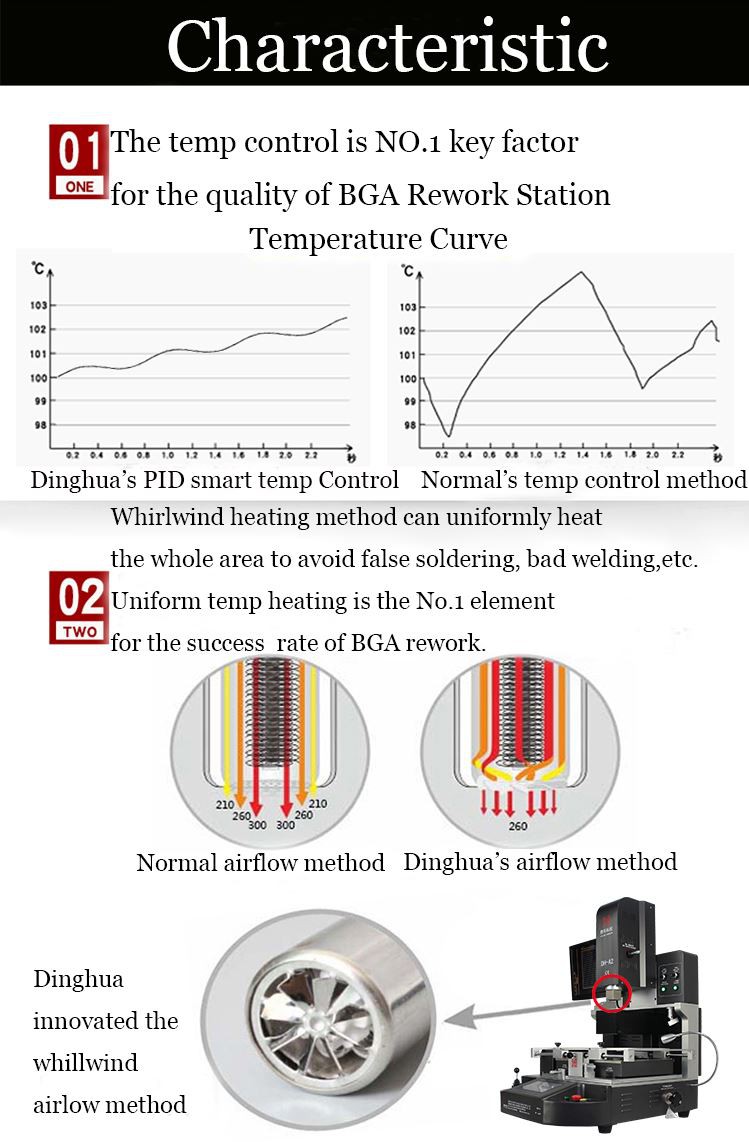

* 냉난방 온도를 엄격하게 관리하였습니다.

* 광학 정렬 시스템을 갖추고 있습니다: 0.01mm 이내로 정확하게 장착됩니다.

* 조작이 쉽습니다. 누구나 30분이면 사용법을 배울 수 있습니다.

특별한 기술이 필요하지 않습니다.



3. 사양모바일용 BGA 머신



전원공급장치	110~240V 50/60Hz
전력량	5400W
자동 레벨	납땜, 납땜 제거, 픽업 및 교체,
광학 CCD	분할 비전, 모니터 화면에 이미지로 점 만들기
전원공급장치	민웰(TW)
칩 간격	0.15mm

터치스크린	실시간 온도 곡선
PCBA 크기 사용 가능	10*10~400*420mm
칩 크기	1*1~80*80mm
무게	약 74kg
포장이 흐려짐	82*77*82cm



4. 내용모바일용 BGA 머신

휴대폰 수리에 BGA 기계를 사용하면 많은 이점이 있습니다. 첫째, 시간과 에너지를 절약한다.

육체 노동의 필요성을 줄임으로써. 전통적인 방법을 사용하면 기술자는 히트건을 사용합니다.

BGA 부품을 녹이고 제거하려면 꾸준한 손길과 많은 연습이 필요합니다.

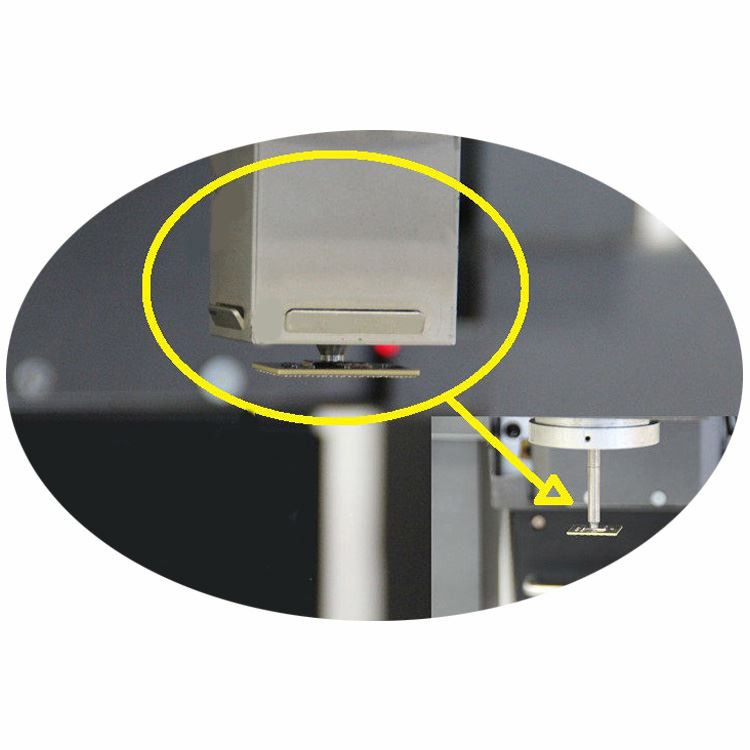

1. 상부열풍과 진공흡착기가 함께 설치되어 칩/부품을 편리하게 흡입할 수 있습니다.정렬.

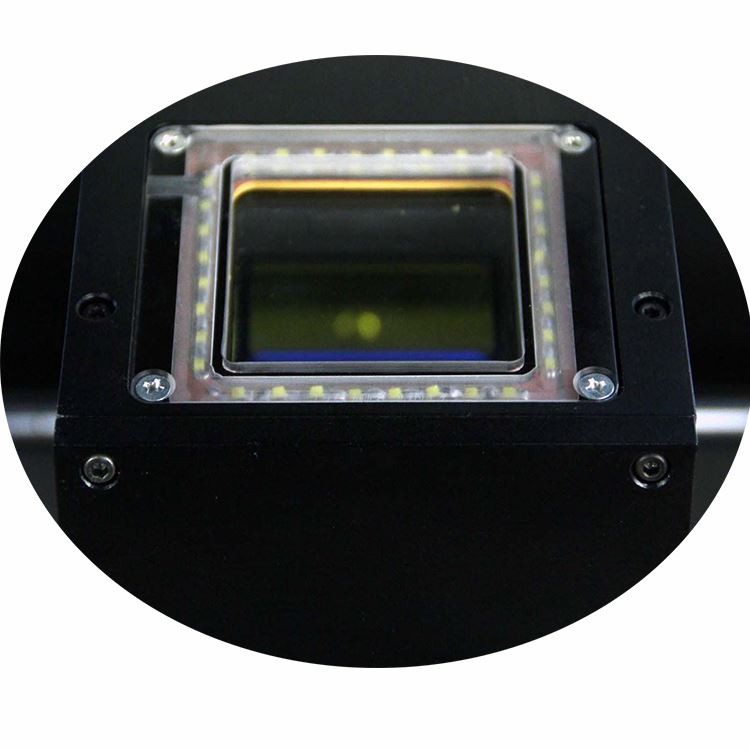

2. 칩의 도트와 모니터 화면에 이미지로 표시된 마더보드에 대한 분할 비전을 갖춘 광학 CCD.

휴대폰 수리를 위해 BGA 기계에 투자하면 비즈니스의 판도를 바꿀 수 있습니다.

수리 프로세스를 간소화하고 수리 품질을 향상함으로써 다음과 같은 이점을 얻을 수 있습니다.

고객 만족과 비즈니스 성장.

3. 칩(BGA, IC, POP 및 SMT 등)의 디스플레이 화면과 일치하는 마더보드의 도트 정렬납땜하기 전에.

또한 BGA 기계는 더 높은 정밀도와 정확성을 제공하여 수리 품질을 향상시킵니다.





4. 3개의 가열 구역, 상부 열기, 하부 열기 및 IR 예열 구역으로 소규모부터 소규모까지 사용할 수 있습니다.

아이폰 메인보드부터 컴퓨터 앤 TV 메인보드까지

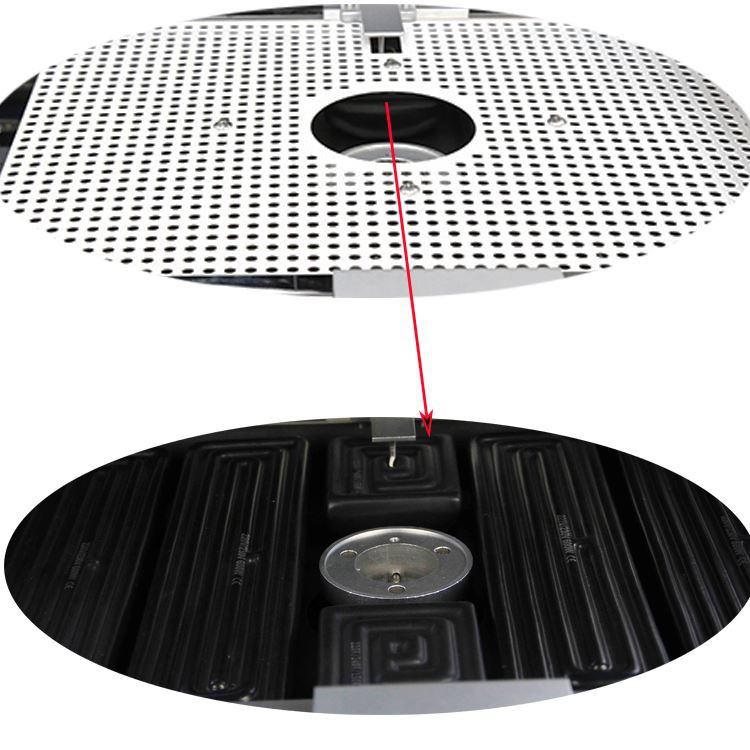

5. 철망으로 덮인 IR 예열 구역은 가열 요소를 균일하고 안전하게 만듭니다.





6. 시간 및 온도 설정을 위한 작동 인터페이스, 온도 프로파일을 저장할 수 있습니다.

50,000개 그룹.

대조적으로, BGA 기계는 전체 프로세스를 자동화하여 시간을 절약하고 비용을 절감하도록 프로그래밍할 수 있습니다.

비용이 많이 드는 오류의 위험.









5. 모바일용 BGA 기계를 선택하는 이유는 무엇입니까?

결론적으로, 휴대폰 수리업을 운영하고 계시거나, 해당 업계 진출을 고려하고 계시다면,

BGA 기계에 투자하는 것은 현명한 선택입니다. 첨단 기술과 유선형으로

프로세스를 통해 귀하의 비즈니스를 한 단계 더 발전시킬 수 있습니다.



6. BGA 재작업 리볼링 스테이션 인증서

UL, E-MARK, CCC, FCC, CE ROHS 인증서. 한편, 품질 시스템을 개선하고 완벽하게 하기 위해,

Dinghua는 ISO, GMP, FCCA, C-TPAT 현장 감사 인증을 통과했습니다.

7. BGA Rework Reballing Station 포장 및 선적



8. 모바일용 BGA 장비 출하

DHL, TNT, FEDEX, SF, 해상 운송 및 기타 특수 노선 등. 다른 배송 기간을 원할 경우,

우리에게 알려주십시오.우리는 당신을 지원합니다.



9. 지불 조건

은행 송금, 서부 동맹, 신용 카드.

다른 지원이 필요한 경우 알려주시기 바랍니다.

10. 모바일 DH-A2용 BGA 장비 조작 가이드

11. 모바일용 BGA 장비 관련 지식

납땜 제거를 위해 BGA 재작업 스테이션을 사용하는 기본 방법에 대한 설명:

1. 수리 준비 : 수리할 BGA 칩에 사용할 에어 노즐을 결정합니다.

2. 나중에 수리할 때 바로 호출할 수 있도록 납땜 제거 온도를 설정해 보관해 둡니다.

3. 터치 스크린 인터페이스에서 분해 모드로 전환하고 수리 버튼, 가열 헤드를 클릭하십시오.

BGA 칩을 가열하기 위해 자동으로 내려옵니다.

4. 재작업 스테이션의 온도 곡선이 완료된 후 흡입 노즐이 자동으로 선택됩니다.

BGA 칩을 위로 올리면 배치 헤드가 BGA를 초기 위치로 빨아들입니다. 운영자는 다음을 수행할 수 있습니다.

BGA 칩을 재료 상자에 연결합니다. 납땜 제거가 완료되었습니다.

BGA Rework Station을 이용하여 Desoldering하는 방법입니다. 배치를 위해 납땜을 사용하는 것은 어렵지 않습니다.

그리고 용접. 우리는 사용 설명서, CD 및 기계를 함께 보냈습니다. 지시 사항을 따르십시오.

매뉴얼이 있으면 편리하다면 우리 회사에서 무료로 공부할 수도 있습니다. 물론 동영상 교육도 제공하고 있습니다.

해외지도 등.
